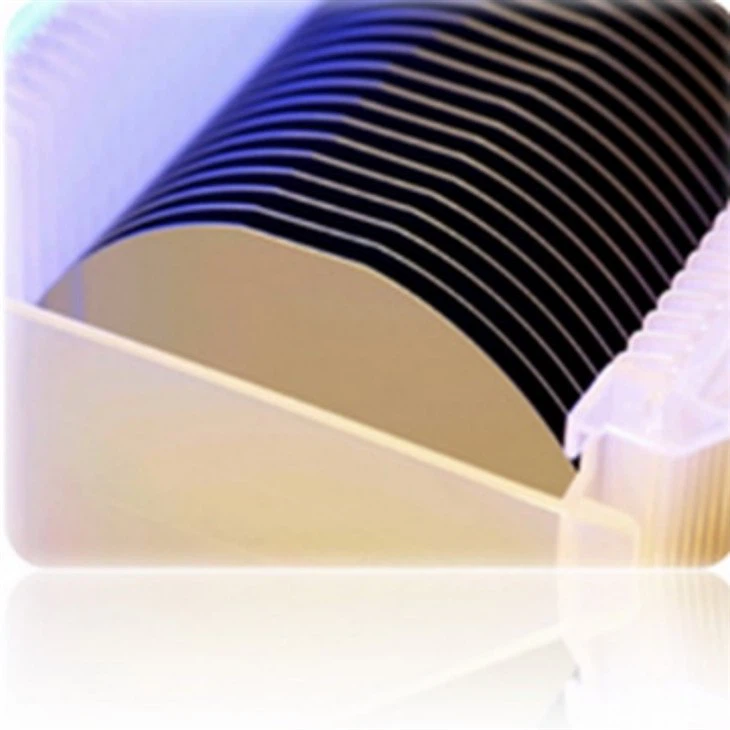

W świecie produkcji półprzewodników krzemowe wafle są podstawowymi blokami składowymi, na których budowane są niezliczone urządzenia elektroniczne. Jako zaufany dostawca 6-calowego wafla krzemowego (150 mm) [/Silicon-wafer/polished-silicon-wafer/6-inch-silicon-wafer-150mm.html], często pytam o transmisyjną mikroskopię elektronową (TEM) tych wafli. W tym poście na blogu zagłębię się w to, jaki obraz 6-calowego krzemowego wafla ujawni się i dlaczego ma to kluczowe znaczenie dla zrozumienia jakości i właściwości tych podstawowych elementów.
Zrozumienie transmisyjnej mikroskopii elektronowej
Mikroskopia elektronowa transmisyjna to potężna technika obrazowania, która wykorzystuje wiązkę elektronów do tworzenia bardzo szczegółowych obrazów próbki w nanoskali. W przeciwieństwie do mikroskopów świetlnych, które wykorzystują fotony do tworzenia obrazów, TEM może osiągnąć znacznie wyższą rozdzielczość ze względu na krótszą długość fali elektronów. Umożliwia to naukowcom i inżynierom wizualizację wewnętrznej struktury materiałów o niezwykłej precyzji, aż do poziomu atomowego w niektórych przypadkach.
Jeśli chodzi o płytki krzemowe, TEM jest nieocenionym narzędziem do kontroli jakości, badań i rozwoju. Badając mikrostrukturę wafla, możemy wykryć defekty, zanieczyszczenia i zmiany orientacji kryształów, które mogą wpływać na wydajność wytworzonych na niej urządzeń półprzewodników.
Co za obraz 6-calowego wafla krzemowego pokazuje
Obraz TEM 6-calowego krzemowego wafla zapewnia bogactwo informacji o jego wewnętrznej strukturze. Na najbardziej podstawowym poziomie ujawnia kryształową sieć krzemu, która jest regularnym układem atomów krzemu w trójwymiarowym wzorze. Struktura sieci ma kluczowe znaczenie dla właściwości elektrycznych wafla, ponieważ określa, jak elektrony poruszają się przez materiał.
W wysokiej jakości waflu krzemowym kryształowy sieć powinna być jednolita i wolna od defektów. Jednak obrazy TEM często mogą ujawniać obecność zwichnięć, które są nieprawidłowościami w sieci, w której atomy nie są doskonale wyrównane. Przemieszczenia mogą wystąpić podczas procesu produkcyjnego, na przykład podczas wzrostu wlewu krzemowego lub krojenia i polerowania opłatek. Można je również wprowadzić przez naprężenie mechaniczne lub cykl termiczny.
Inną ważną cechą, którą można zaobserwować na obrazie TEM, jest obecność zanieczyszczeń. Wafle krzemowe są zwykle domieszkowane niewielkimi ilościami innych elementów, takich jak bor lub fosfor, w celu modyfikacji ich właściwości elektrycznych. Jednak niechciane zanieczyszczenia mogą również znaleźć drogę do płytki, z surowców lub podczas przetwarzania. Zanieczyszczenia te mogą mieć znaczący wpływ na wydajność urządzeń półprzewodnikowych, więc konieczne jest je wykryć i kontrolować.
Obrazy TEM mogą również pokazywać obecność granic ziaren, które są regionami, w których spotykają się dwa lub więcej kryształów. Granice ziaren mogą działać jako bariery dla przepływu elektronów, zmniejszając przewodność płytki. Ponadto mogą zapewnić miejsca na gromadzenie zanieczyszczeń i wad, które mogą dodatkowo obniżyć wydajność urządzeń półprzewodnikowych.
Znaczenie analizy TEM dla 6-calowych waflów krzemowych
Informacje uzyskane z analizy TEM mają kluczowe znaczenie dla zapewnienia jakości i niezawodności 6-calowych waflów krzemowych. Wykrywając wady i zanieczyszczenia na wczesnym etapie procesu produkcyjnego, możemy podjąć działania naprawcze, aby uniemożliwić im wpływ na produkt końcowy. Może to zaoszczędzić czas i pieniądze, zmniejszając liczbę wadliwych płytek i poprawę wydajności procesu produkcyjnego.
Ponadto analiza TEM jest niezbędna do badań i rozwoju w branży półprzewodnikowej. Badając mikrostrukturę wafle krzemowych, naukowcy i inżynierowie mogą lepiej zrozumieć podstawowe właściwości materiału i opracować nowe techniki produkcyjne w celu poprawy jego wydajności. Na przykład analiza TEM została wykorzystana do opracowania nowych metod uprawy kryształów krzemu o mniejszej liczbie wad i wyższej czystości, co prowadzi do produkcji bardziej wydajnych i niezawodnych urządzeń półprzewodników.
Nasze zaangażowanie w jakość
Jako dostawca 6-calowych krzemowych wafli, jesteśmy zaangażowani w zapewnianie naszym klientom produktów najwyższej jakości. Używamy najnowocześniejszych procesów produkcyjnych i rygorystycznych środków kontroli jakości, aby zapewnić, że nasze wafle spełniają najściślejsze standardy branżowe. Ponadto inwestujemy w zaawansowane techniki analityczne, takie jak analiza TEM, w ciągłe poprawy jakości naszych produktów i pozostanie na czele technologii półprzewodnikowej.
Oprócz naszych 6-calowych krzemowych waflów oferujemy również szeroką gamę innych rozmiarów waflów krzemowych, w tym 4-calowe płytki silikonowe (100 mm) [/Silicon-Wafer/Polished-Silicon-Wafer/4-cal-silicon-wafer-100mm.html] i 5-calowy wafel silikonowy (125 mm) [/Silicon-Wafer/Polished-Silicon-Wafer/5-inch-Silicon-Wafer-125mm.html]. Niezależnie od tego, czy jesteś producentem półprzewodników, instytucją badawczą, czy hobbystą elektroniki, mamy odpowiednie wafel krzemowy dla twoich potrzeb.
Skontaktuj się z nami w celu uzyskania potrzeb wafla krzemowego
Jeśli chcesz dowiedzieć się więcej o naszych 6-calowych krzemowych waflach lub któregokolwiek z naszych innych produktów, nie wahaj się z nami skontaktować. Nasz zespół ekspertów jest zawsze gotowy odpowiedzieć na twoje pytania i przekazać Ci informacje potrzebne do podjęcia świadomej decyzji. Jesteśmy zaangażowani w zapewnianie doskonałej obsługi klienta i zapewnienie, że jesteś zadowolony z zakupu.
Niezależnie od tego, czy szukasz niewielkiej ilości płytek do celów badawczych, czy też duży wolumen do masowej produkcji, możemy pomóc. Oferujemy konkurencyjne ceny, szybką dostawę i elastyczne opcje płatności, aby spełnić Twoje wymagania. Zrób więc pierwszy krok w kierunku poprawy projektów półprzewodników, docierając do nas dzisiaj.
Odniesienia
- Williams, DB i Carter, CB (2009). Mikroskopia elektronowa transmisyjna: podręcznik na rzecz materiałów. Springer Science & Business Media.
- Goldstein, JI, Newbury, De, Joy, DC, Lyman, CE, Echlin, P., Lifshin, E.,… i Romig Jr, Ad (2017). Skaningowa mikroskopia elektronowa i mikroanaliza promieniowania rentgenowskiego. Skoczek.
- Sze, SM i NG, KK (2007). Fizyka urządzeń półprzewodników. Wiley-Interterscience.
